Pourquoi ce titre ronflant de "préparation suspensions VTT"...
Car un amateur éclairé en mécanique peut optimiser de façon très satisfaisante ses suspensions, et de façon rapide, simple et très efficace.
Pourquoi s'en priver?
Mais cela évidemment, quand tes suspensions en ont besoin !



COMMENT SAVOIR SI TA SUSPENSION A BESOIN DE CALES VOLUMETRIQUES.

Symptômes d'un manque de cale(s) volumétrique(s) dans les suspensions :

On a une suspension très linaire, qui se traduit par des affaissements rapides en fin de course, des butées vite atteintes, des pédales qui tapent sur la moindre marche, caillou, tronc d'arbre ...  et tout ça malgré un bon réglage de SAG et un bon réglage de détente et de compression (quand les suspensions en sont équipées).

Les solutions possibles.

Réduire le SAG en gonflant l'amortisseur ou la fourche n'est pas une solution, de même que "tripoter" toutes les 5 minutes le levier du prodédal ou de blocage de fourche.
Pour moi c'est une aberration hydraulique. Un bon réglage d'amortisseur doit permettre d'avoir une suspension polyvalente en montée comme en descente et donc d'avoir un vélo qui pompe peu en montée et qui est performant en descente.
Et, en plus, cela évite des pannes régulières de l'hydraulique dues à un oubli de déblocage en descente (avec envoi en SAV).


Par contre, l'ajout de de cales volumétriques est une solution


Le choix de la grosseur de vos cales volumétriques se fera en fonction de votre façon de rider  (appui fort, saut....) de votre poids et aussi de votre feeling. Elles sont simples à mettre en place et à modifier et les essais terrains seront là pour valider votre choix.



MONTAGE DE SPACERS SUR FOX.
Avant tout ajout de tokens ou spacers il faut bien se renseigner sur le type et le nombre max qu'on peut mettre, car on peut avoir des risques de blessures et de détérioration des suspensions.



Montage sur amortisseur FOX FLOAT Performance DPS, AUTOSAG, Rx Trail Tune,

ref fox float ctd

Kit de Spacers Volume Amortisseur FOX RACING SHOX > 2013 #803-00-802 FOX RACING SHOX

1) Dépressuriser votre amortisseur.
2) Dévisser votre chambre d'air avec une clé à sangle, ne pas utiliser une pince ou tout autre outil risquant d'abimer la chambre d'air.
3) Installer la bonne taille du spacer en fonction de vos besoins.
4) Mettre une pointe de graisse sur le filetage et le joint torique de la chambre d'air. Ne pas serrer trop fort la chambre d'air.

Préparation fourche et amortisseur VTT -tokens, spacers-.
Préparation fourche et amortisseur VTT -tokens, spacers-.
Préparation fourche et amortisseur VTT -tokens, spacers-.
Préparation fourche et amortisseur VTT -tokens, spacers-.
Préparation fourche et amortisseur VTT -tokens, spacers-.

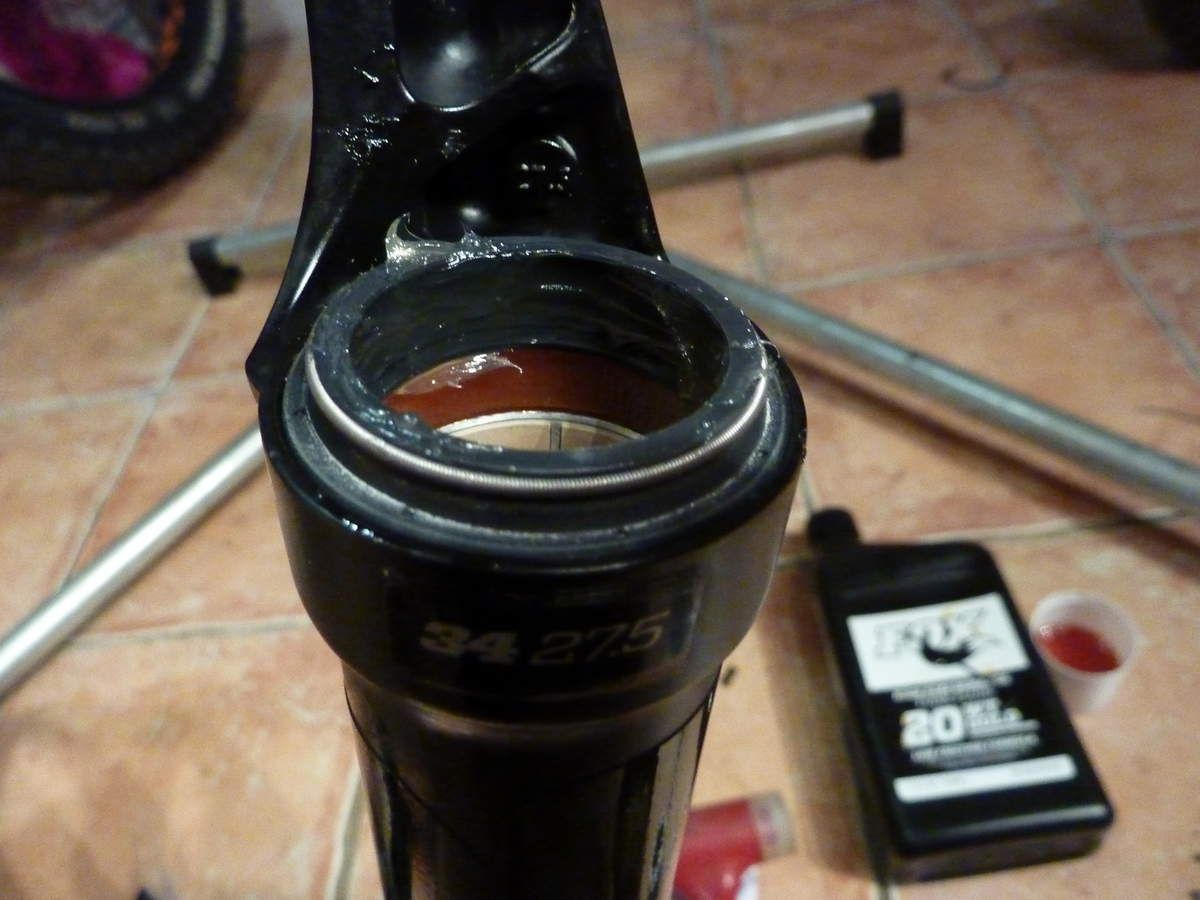

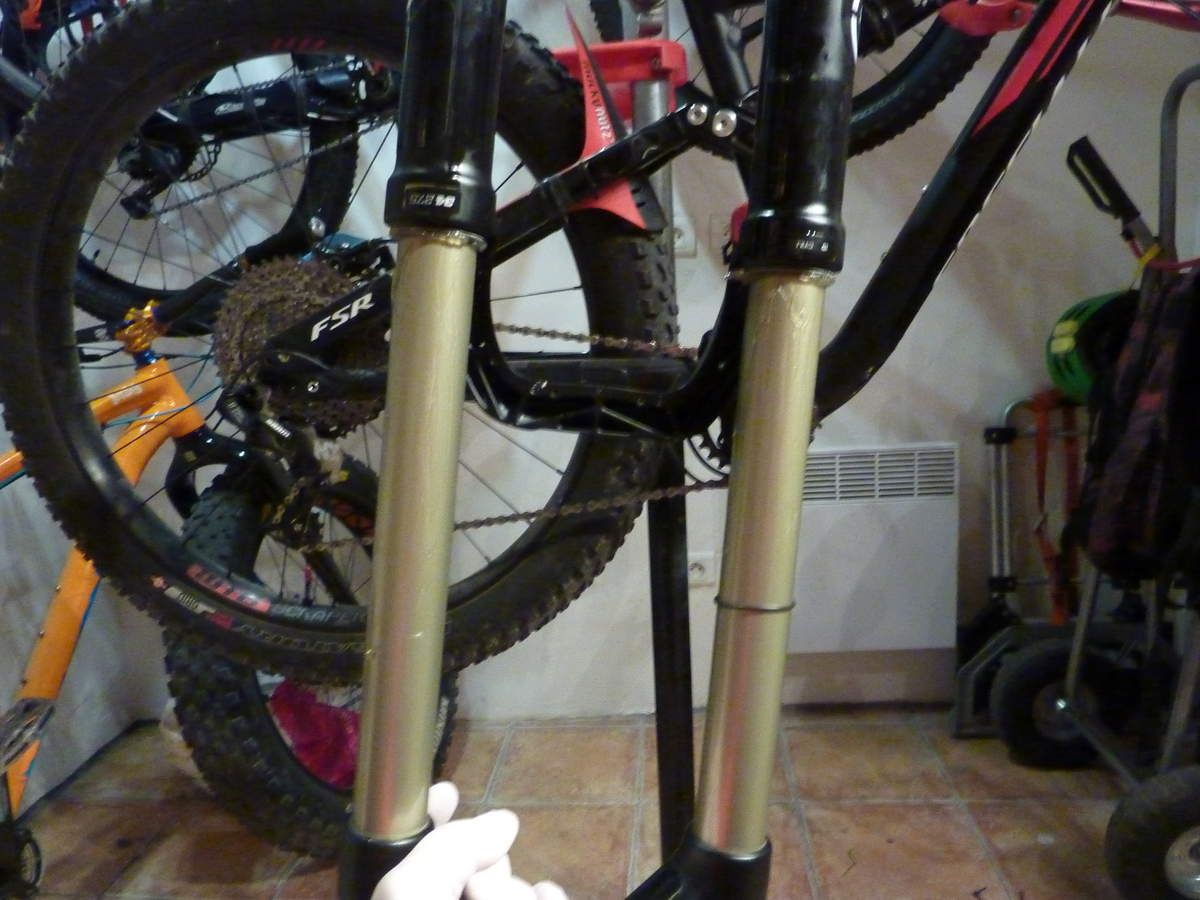

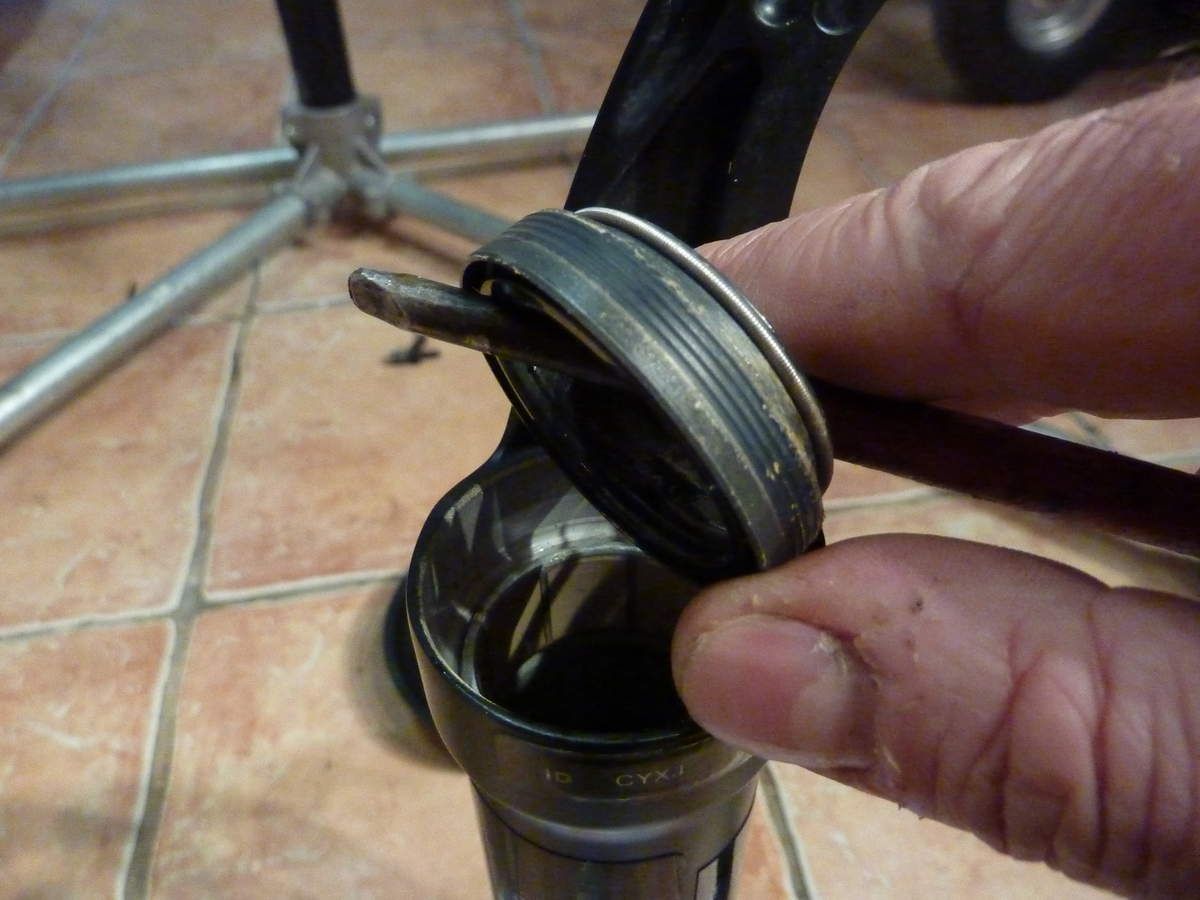

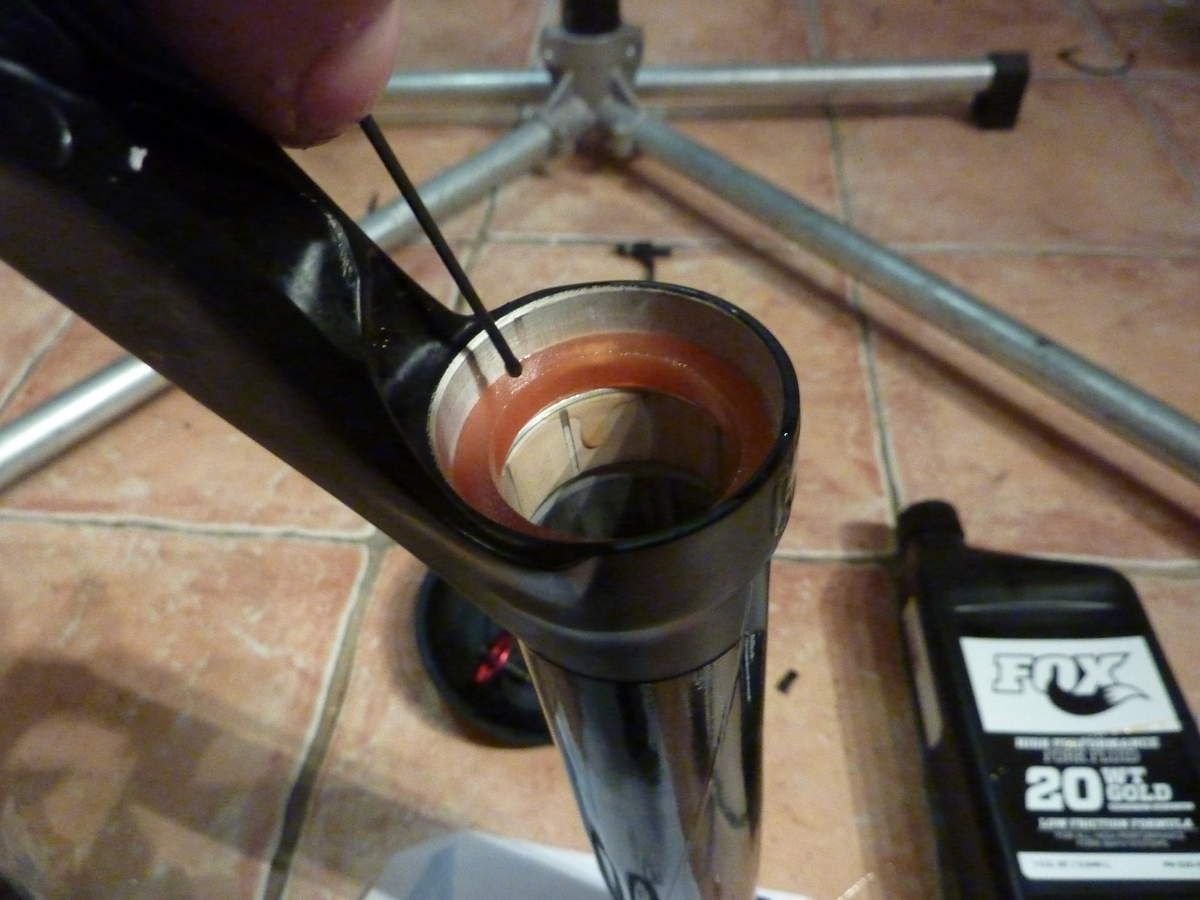

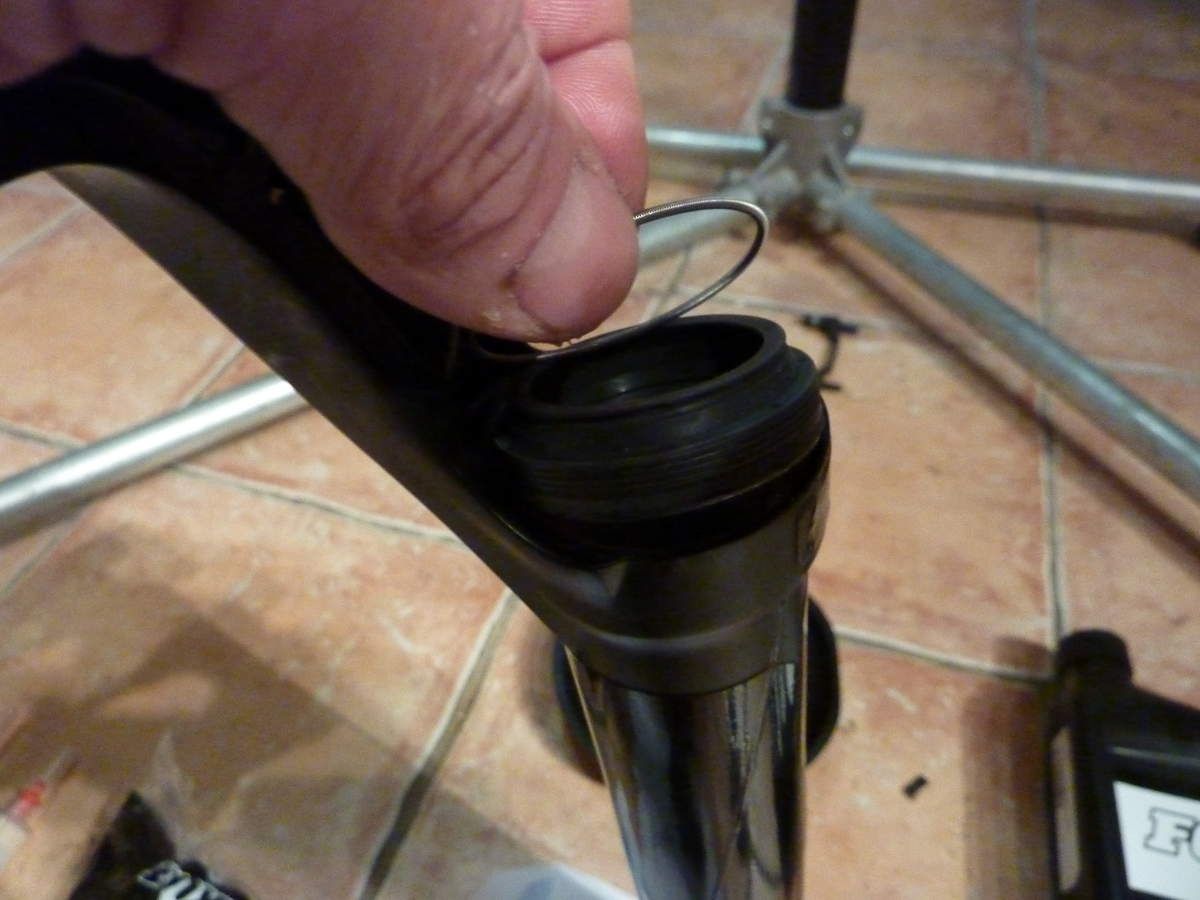

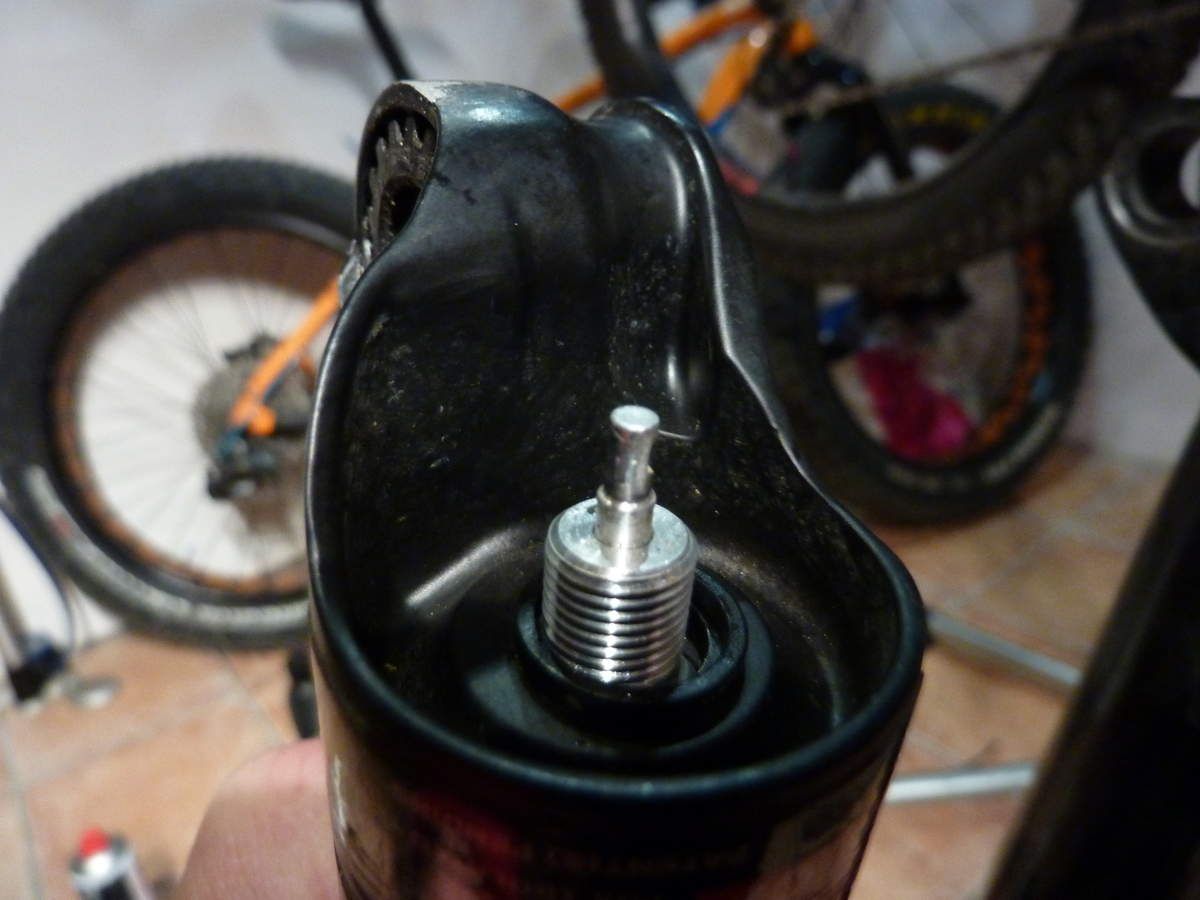

Montage sur une fourche FOX 34 Plus Performance, 150mm travel, 3-position compression

Préparation fourche et amortisseur VTT -tokens, spacers-.

1) Dépressuriser votre fourche.
2) Dévisser votre écrou de fourche "douille de 26mm 6 pans" ou clé à molette (attention de ne pas massacrer l'écrou).
3) Installer le nombre de spacers en fonction de vos besoins
(ne pas dépasser le nombre maxi de spacers).
4) Mettre une pointe de graisse sur le filetage et le joint torique de l'écrou de fourche, ne pas serrer fort l'écrou.

4 spacers pour le poulet MANU.
4 spacers pour le poulet MANU.
4 spacers pour le poulet MANU.
4 spacers pour le poulet MANU.

4 spacers pour le poulet MANU.

Préparation fourche et amortisseur VTT -tokens, spacers-.

Voir les commentaires

Publié le par Manu et Vero
Publié dans : #Entretien-Réparation, #TUTO mecanique vtt

C'est une astuce de protection de gaine qui n'est pas chère et très efficace, et qui évite l'usure et le frottement des gaines entre elles ainsi que l'usure du cadre, quand évidemment les gaines (freins et dérailleurs) sont coupées à la bonne longueur.


1) MATOS

Une pince coupante, colliers électriques au diamètre de la durite, durite.


2) MISE EN PLACE PROTECTION

Couper 1cm de durite et placer le collier dedans.
Faire le tour de la gaine avec le collier puis le rentrer dans la durite.
Bien mettre la cage du collier à ras de la durite, ainsi le collier ne glissera pas dans la durite au moment du serrage du collier. Sinon vous ne pourrez pas ajuster.



Faire le tour de la 2ème gaine puis finir par le serrage de celle-ci, et couper le collier.


Il faut toujours attacher ensemble (par paire) les 2 gaines de frein et séparément les 2 gaines de dérailleurs (ou gaine de tige de selle télescopique).
Si on attache tout ensemble, il risque d'y avoir des problèmes pendant la rotation du cintre.



BON RIDE

MANU

MATOS

MATOS

MISE EN PLACE DURITE ET COLLIER
MISE EN PLACE DURITE ET COLLIER

MISE EN PLACE DURITE ET COLLIER

Protection de gaine vélo par VTT-a-2.
Protection de gaine vélo par VTT-a-2.
Protection de gaine vélo par VTT-a-2.

Voir les commentaires

Publié le par Manu et Vero
Publié dans : #FAT BIKE, #TUTO mecanique vtt

AHHHH enfin un moyeu digne de ce nom sur mon FAT, car j'en ai sérieusement marre de changer ma roue libre (3 fois en 2 ans......) avec les roulements qui explosent littéralement. Je vous rassure, plutôt je vous le signale, que les roulements de roue ont rendu l'âme aussi bien à l'avant et qu'à l'arrière.... Vive les moyeux de roues à 10 balles de Specialized "FORMULA MADE IN CACA" .
"En fait, il envoie trop de braquet le poulet aux hormones....humm mm".
Allez HOPE HOPE , je monte un petit moyeu sur mon bike, j'adore le bruit de cette roue libre, qui peut aussi énerver d'autres vététistes.
Je suis déjà bien fan de Hope, et je n'ai jamais eu sur mes roues à la carte, de casse de moyeu ou de roulement, avec une qualité de fabrication et de roulement au top.
Après le calcul de longueur de rayon, je vois qu'il n'y a pas besoin de les changer (diamètre 2, longueur 14). Je remplace les écrous par des écrous Prolock. Il ne faut pas oublier de remettre les rondelles entre l'écrou et la jante.
ET ROULER JEUNESSE, il n'y a plus qu'à lacer sa roue, et faire le centrage, le saut et le dévoilage (opération à faire en même temps et pas l'une après l'autre) sur le banc de dévoilage maison. (voir photo).
On applique la même tension de rayon qu'on a pris soin de prendre avant démontage du moyeu avec l'outil Parktool coté roue libre (pour moi, la valeur relevée est graduation 25 ce qui correspond après conversion avec le tableau  pour un rayon diamètre 2 mm acier à 120 kg de tension).

En lien, j'ai mis l'article de l'utilisation très simple du tensiomètre Parktool.
Les tensions sont à faire de façon homogène en particulier pour un gars comme moi qui charge son fat en BUL (bivouac ultra léger) avec la roue arrière qui est donc particulièrement sollicitée.

Moyeux Hope PRO 4 Rear fatsno Fat Bike "FATBOY Spécialized".
Moyeux Hope PRO 4 Rear fatsno Fat Bike "FATBOY Spécialized".

POUR LE CENTRAGE, il suffit juste de prendre un mètre et de mesurer la distance entre le flanc de la jante et les bases (il faut obtenir la même valeur).

Moyeux Hope PRO 4 Rear fatsno Fat Bike "FATBOY Spécialized".
Moyeux Hope PRO 4 Rear fatsno Fat Bike "FATBOY Spécialized".
Moyeux Hope PRO 4 Rear fatsno Fat Bike "FATBOY Spécialized".
Moyeux Hope PRO 4 Rear fatsno Fat Bike "FATBOY Spécialized".

RAYON DIAMETRE 2 MM ACIER.
Obtenir une graduation 24 à 25 pour avoir une tension comprise entre 107 et 120 kilogrammes de tension par rayon.

Il n'y a pas de différence de tension, ni de longueur de rayon sur une roue de fat entre le coté roue libre et le coté disque, (ce qui n'est pas le cas sur des roues lambda de VTT). La jante est centrée par rapport au moyeu.


Moyeux Hope PRO 4 Rear fatsno Fat Bike "FATBOY Spécialized".

Voir les commentaires

Publié le par Manu et Vero
Publié dans : #FAT BIKE, #TUTO mecanique vtt

ALLEZ HOPE HOPE.
Je n'oublie pas mon FATBOY, la preuve un moyeu HOPE PRO 4 FASNO "axe de 9mm 190 de large et roue libre Shimano/Sram".

Ca va cliqueter sec avec ma roue libre HOPE.

Moyeux HOPE PRO 4 FASNO sur fatboy Spécialized

Voir les commentaires

Publié le par Manu et Vero
Publié dans : #Entretien-Réparation, #TUTO mecanique vtt
MATOS

MATOS

ATTENTION pendant cette opération de changement de votre boitier, cette pièce étant emboitée dans votre cadre, on peut endommager le cadre de façon irrémédiable, en particulier au montage des Press Fit en cage externe en alu.

Pour ma part je préfère les Press Fit BB30 en composite, plus facile à démonter et monter.


1/ DEMONTAGE AVEC L'OUTIL VAR BBT-90.

Changement boitier de pédalier BB30 pressfit MTB SRAM.
Changement boitier de pédalier BB30 pressfit MTB SRAM.

2/ DEMONTAGE avec marteau chasse goupille.


Attention au cadre.......bien les extraire de façon uniforme "bas haut". Ne pas l'arracher de travers car le cadre ne va pas aimer du tout.
Eviter aussi le pote de bonne volonté qui travaille au rayon charcuterie et qui aime bricoler avec sa massette de 10 kg...LOL, à la fin de l'intervention ça ne sera plus un pote...LOL

Changement boitier de pédalier BB30 pressfit MTB SRAM.

Bien nettoyer le boitier de pedalier.

Changement boitier de pédalier BB30 pressfit MTB SRAM.

Certains boitiers de pédalier Press Fit BB30 ont un sens de montage : par exemple SRAM.
  Right/ droite (dans le sens de roulage du bike)(pied droit).
  Left/ gauche

Changement boitier de pédalier BB30 pressfit MTB SRAM.

Bien graisser avec une graisse hydrophobe (qui résiste à l'eau), adhésive, cela vous évitera des craquements au bout de peu de temps.

Changement boitier de pédalier BB30 pressfit MTB SRAM.

Montage avec outil de montage de cuvette de direction 1 1/8.
Il existe aussi des outils spécifiques pour les roulements BB30 et pressfit BB30.

Attention au cadre si montage avec un maillet et cale, car un press fit de travers peut déformer le boitier ou le fissurer.

Changement boitier de pédalier BB30 pressfit MTB SRAM.
Changement boitier de pédalier BB30 pressfit MTB SRAM.
Changement boitier de pédalier BB30 pressfit MTB SRAM.

Voir les commentaires

Publié le par Manu et Vero
Publié dans : #FAT BIKE, #TUTO mecanique vtt

Allez un petit HOPE moyeu arrière pro 4 en boost 148 axe de 12 en roue libre 11/10 Shimano, avec le choix d'une roue libre acier "robuste", ce qui tombe bien vu comment on martyrise nos bikes pendant nos BUL.
En effet, le moyeu arrière Stout de Specialized était à l'agonie.
C'est dommage que l'avant HOPE ne se fait pas en 20 trous de rayons....car le FUSE de Specialized est en 24 trous arrière et 20 trous avant.
J'ai fait un changement préventif des roulements avant par des roulements de bonne facture.
Il n'y a pas à dire, la particularité de la finition de HOPE est ce bruit de roue libre si caractérisque que j'adore.
De plus, dès la conception, HOPE a été astucieux en proposant un produit aux cotes standards comme le diamètre et la largeur de flasque, etc... Cela correspond parfaitement à l'ancien moyeu, donc pas de changement de rayon. Je voulais aussi garder les jantes WTB scrapper fattie que je trouve très très bien. Ces cercles sont rigides, larges, faciles à mettre en tubeless, une hauteur de profil très bas, LE TOP.



MOYEU HOPE PRO 4 pour le FUSE de VTT-a-2 .
MOYEU HOPE PRO 4 pour le FUSE de VTT-a-2 .

Le mot de Véro : c'est vrai que je ne passe pas inaperçue en descente avec ce bruit de roue libre, très joli mais aussi assez ..... sonore !!



Voir les commentaires

Publié le par Manu et Vero
Publié dans : #Entretien-Réparation, #TUTO mecanique vtt

Révision et graissage de mes 2 paires de pédales SAINT SHIMANO (petite parenthèse avant le tuto mécanique : on est très satisfait par la qualité et le prix mais on approfondira le sujet sur un autre article en "essai longue durée" ).

Démontage et graissage
Important ne pas utiliser de graisse adhésive, uniquement de la graisse spéciale roulement (fluide et basse friction) ou alors comme moi, de la graisse spéciale fourche ... ça va nickel.
En cas d'utilisation de graisse adhésive, vos pédales vont avoir du mal à tourner librement, sans fluilidité ce qui serait dommage avec ce super matos !!
ALLEZ MAGNETO SERGE.



Démontage / révision pédales plates Shimano PD-MX80

Ne pas oublier que le sens de serrage est indiqué : pas à droite et gauche et veiller à ne pas mélanger vos pièces entre la pédale droite et la pédale gauche sinon ça ne se remontra pas.

Démontage / révision pédales plates Shimano PD-MX80
Démontage / révision pédales plates Shimano PD-MX80

Desserrer l'écrou, puis l'écrou cuvette "conique" qui règle et retient les roulements.
Il y a aussi un pas à droite et gauche sur chaque pédale gauche et droite. Ne forcer pas si ça ne se desserre pas, c'est que vous vous êtes plantés de sens....
Attention de pas perdre les toutes petites billes des roulements.
Il faut se mettre au-dessus d'un grand chiffon pour pouvoir récupérer les micro billes.
Nettoyer les pièces à l'alcool à 90°.



Démontage / révision pédales plates Shimano PD-MX80
Démontage / révision pédales plates Shimano PD-MX80
Démontage / révision pédales plates Shimano PD-MX80
Démontage / révision pédales plates Shimano PD-MX80

Graissage de la portée de la bague téflon et bien sûr vérification du petit joint cache-poussière.


Démontage / révision pédales plates Shimano PD-MX80

Remontage de la bague externe

Démontage / révision pédales plates Shimano PD-MX80

ALLEZ LES DOIGTS DANS LA CONFIOTTE !!
ASTUCE: on se gave le doigt de graisse, on le trempe dans les micro-roulements et on prend l'ensemble. Il ne reste plus qu'à les répartir sur la portée et le tour est joué : vous êtes reçu à "Top Chef" en patisserie LOL.



Démontage / révision pédales plates Shimano PD-MX80
Démontage / révision pédales plates Shimano PD-MX80
Démontage / révision pédales plates Shimano PD-MX80
Démontage / révision pédales plates Shimano PD-MX80
Démontage / révision pédales plates Shimano PD-MX80
Démontage / révision pédales plates Shimano PD-MX80

Ah j'oubliais, il faut 12 billes d'un coté et 12 de l'autre : sinon il y a comme un problème.
La suite des opérations est très importante.
il va falloir un peu de finesse avec ces pédales de bucheron.
Le réglage en contrainte latérale de ces roulements avec l'écrou cuvette et le blocage final avec l'écrou externe demande un réglage parfait : pas de point dur et pas non plus de jeu latéral.
C'est pareil que pour un réglage de jeu sur un moyeu de roue.....

Démontage / révision pédales plates Shimano PD-MX80
Démontage / révision pédales plates Shimano PD-MX80
Démontage / révision pédales plates Shimano PD-MX80
Démontage / révision pédales plates Shimano PD-MX80
Démontage / révision pédales plates Shimano PD-MX80

Attention n'oublier pas que la cage "alu dorée" se visse sur des pédales alu. Il ne faut donc pas serrer comme un bucheron, respecter le couple de serrage marqué sur la pédale.
Voila, il n'y a plus QU'A !!
Bonne MECA et bon ride
Manu.

Voir les commentaires

Publié le par Manu et Vero
Publié dans : #Entretien-Réparation, #TUTO mecanique vtt

Petit entretien sur roue libre Hope pro 2.
Rien de plus simple, car leur système est très bien fait pour un entretien régulier et facile à démonter.

Pour le matos:
- une pince.
- un petit tournevis plat.

- du chiffon ou sopalin
- des cotons tige, pour le nettoyage et graissage.

- Alcool à bruler "neutre" pour les joints : ATTENTION PAS D'ACETONE, NI TRYCLO, NI DEGRAISSANT, NI.........
- de la graisse lithuim avec une viscosité faible, pour la fluidité de la roue libre (il ne faut pas mettre d'huile à l'inverse des roues libres Mavic). En effet, il y a des cliquets et ressorts aciers dans la roue libre de HOPE, donc il faut utiliser de la graisse si vous ne voulez pas retrouver un bloc de rouille l'année suivante (il faut respecter les consignes constructeur).
Pour ma part, je n'ai pas pris une graisse au lithium, mais une graisse fluide et neutre pour les joints et qui est aussi conseillé pour les roulements (GRAISSE PSP).

On démonte l'adaptateur 9 mm avec une pince en prenant soin d'intercaler votre chiffon entre la pince et l'adptateur.
C'est un montage ajusté, il y a juste un joint torique qui empêche l'adaptateur de tomber .

Entretien/révision roue libre Hope pro 2Entretien/révision roue libre Hope pro 2Entretien/révision roue libre Hope pro 2

Après il faut juste tirer sur la roue libre, elle vient sans problème, à part évidemment, si l'entretien n'a pas été fait depuis X temps et surtout si le bike a été fréquemment lavé avec un nettoyeur à haute pression, ( 150 bar équivaut à 15 kg au centimètre carré en pression "même pas mal" et gros risque de corrosion).


Entretien/révision roue libre Hope pro 2

Il ne reste plus qu'à démonter les ressorts et cliquets. Il faut bien penser à repérer le sens du montage des ressorts et cliquets car ils se montent dans les deux sens.
Et ensuite retirer à la main (pas d'outil nécessaire) le flap antipoussière et eau (cf photo).
Après, dégraisser roue libre, cliquets, ressorts et la couronne dentée du moyeu.

astuce:
un coton tige pour nettoyer les trous des ressots et cliquets, c'est bien pratique.

Entretien/révision roue libre Hope pro 2Entretien/révision roue libre Hope pro 2
Entretien/révision roue libre Hope pro 2Entretien/révision roue libre Hope pro 2
Entretien/révision roue libre Hope pro 2Entretien/révision roue libre Hope pro 2
Entretien/révision roue libre Hope pro 2

Procéder au graissage de la roue libre lors du remontage

1) du flap

2)des cliquets

3)ressorts

Penser à bien graisser ressorts et cliquets en acier ainsi que l'axe de roue.
Astuce:
Utiliser un coton tige pour graisser la couronne dentée, étant donné que l'axe est en place il est alors difficile d'y passer les doigts
.
Le petit tournevis va vous servir à repousser le ressort "monté dans le bon sens, fente vers l'extérieur de la roue libre (voir photo)".
NE PAS METTRE TROP DE GRAISSE NON PLUS.



Entretien/révision roue libre Hope pro 2Entretien/révision roue libre Hope pro 2
Entretien/révision roue libre Hope pro 2Entretien/révision roue libre Hope pro 2Entretien/révision roue libre Hope pro 2

Et enfin, on assiste au coup classique de la roue libre qui a de la friction après remontage et qui tourne mal... C'est à cause de ce fameux flap qui n'est pas bien clipsé en fond de gorge du moyeu. Pour régler ça, inutile de taper comme un sourd (comme on le voit dans la vidéo HOPE), il suffit juste de le clipser avec l'ongle ou un petit poinçon en bois ou plastique.


bonne mécanique et bon ride
Manu

Entretien/révision roue libre Hope pro 2

Voir les commentaires

Publié le par Manu et Vero
Publié dans : #TUTO mecanique vtt

Suite de l'article http://www.vtt-a-2.fr/article-montage-de-roue-a-la-carte-de-vtt-a-2-article-3-reglage-117454689.html

Pourquoi ligaturer ses rayons?

Meilleure transmission du couple au pédalage, meilleure rigidité, une moindre contrainte et usure des rayons au niveaux des croisements de rayons, nervosité.
Pour ma part la qualité qui m'intéresse le plus, c'est qu'en cas de casse de rayon(s) il est possible de continuer à rouler sans que le ou les rayons cassé(s) risquent d'abîmer les autres ou de se prendre dans le dérailleur. Cela permet de limiter la casse de la jante et de rentrer doucement dans ces pénates.
Le seul bémol, c'est qu'il faut retirer la ligature pour changer le rayon dans la pampa mais je vous rassure la ligature se coupe facilement..
Pourquoi dans la pampa? ....Nos petits programmes de BUL "bivouac ultra leger" ou plutôt ultra lourd  me font choisir des options de fiabilité et simplicité : vous me direz, sur une rando organisée ou raid vous n'avez pas non plus le pied d'atelier et la caisse à outil au coin du chemin....

Inconvénient:

Look qui peut déplaire à certains, le poids environ 5 à 10g  en plus par jante.

Matos:
Une pince électrique à bec fin, un coupe ongle ou petite pince coupante, de l'étain en 1mm de diamètre,  un fer électrique ou un petit soudeur à gaz et du fil à ligaturer.

Un conseil :  ne le faites pas l'étain seulement ça n'a pas un super rendu, enfin c'est mon opinion, le cuivre s'oxyde vite sauf si associé avec la pose d'un vernis dessus".
Pour ma part j'ai utilisé un fil spécial à ligature DT Suiss.

Pour la  ligature il faut simplement réaliser un noeud de pécheur
rayonsligature1
P1090327
P1090348
P1090330
P1090332
P1090335
P1090336
P1090340
P1090341
Après avoir coupé les 2 cotés qui dépassent du fil à ligaturer on rabat les 2 bouts vers l'intérieur du noeud pour que ça fasse le plus propre possible.
Pour finir, on chauffe quelques secondes avec le fer à gaz réglé au mini pour ensuite déposer une goutte d'étain sur la ligature, cela va la fixer de façon efficace. Ne pas mettre pas trop d'étain ça ne sert à rien et donne un look "gros paté" si la goutte n'est pas uniforme au moment de la pose. Pour éviter un petit coté goutte au nez , déposer de la salive sur un doigt et passer rapidement sur la soudure, quand l'étain est encore liquide, ça va l'étaler de façon uniforme et propre .
Ne pas garder le doigt longtemps dessus sinon tatouage assuré...

P1090352
P1090353

Complément : après 4 mois d'utilisation (Passportes, 2 BUL, + rando) la tension des rayons bougent peu au gonflage des pneumatiques. A mon avis les rayons DT Suiss retreints se sont stablilisés à la tension. Comme quoi les jantes ont vraiment besoin d'un rodage, en particulier pour des utlisations engagées (avec une sollicitation importante des jantes) ainsi que pour les BUL -bivouac ultra léger- (avec une augmentation du poids sur le VTT).

Voir les commentaires

Publié le par Manu et Vero
Publié dans : #TUTO mecanique vtt

 Suite de l'article  http://www.vtt-a-2.fr/article-montage-de-roue-a-la-carte-de-vtt-a-2-article-2-rayonnage-117487602.html

C'est une étape très importante : elle consiste à régler le saut, le centrage et le voile.

Il ne faut pas négliger le saut et il faut absolument le surveiller dès le début. En effet, si on attend la fin c'est la "catastrophe" , on doit dérégler toute la jante pour récupérer le saut en serrant d'un 1/4 de tour des écrous de rayons de jante et en desserrant le coté opposé d'un 1/4 de tour aussi. Je vous laisse imaginer le dé-réglage.
Le deuxième point à surveiller c'est le centrage de la jante et en dernier lieu le voile.
Il faut faire, de préférence, tout en même temps : c'est ce qui fait la complexité de la chose "lol".
Pour le centrage, il faut penser à retourner régulièrement votre jante, lors du réglage, pour être bien sûr d'être au centre. Vous allez le voir avec les touches de centrage (les petites pointes bleues sur le banc tarcx). Sur ce banc, les pointes ne sont pas auto-centrés, il faut "ruser" : ajuster les points à la jante , retourner la jante et diviser par deux le jeu pour avoir le point à atteindre (jante centrée).
Même avec des banc pro, avec les touches de centrage qui se centrent automatiquement, vérifier le centrage en retournant votre roue car il existe souvent des décalages.

Quand vous allez vous rapprocher du réglage idéale, faîtes des ajustements sur les écrous  de 1/4 de tour grand max.
Après cela ne sert à rien de faire des  grandes explications de manipulation, il ne vous reste plus qu'à trouver le coup de main.
http://www.cyclisme-amateur.com/montage-roues.php
http://www.duke-racingwheels.fr/page/32350

ASTUCE: n'oubliez pas une petite goutte d'huile de lin sur le siège de l'écrou qui se trouve en contact avec la jante ce qui évitera de les abîmer et d'abîmer votre jante.
Par contre, je vous déconseille fortement une autre huile que de l'huile de lin, car celle-ci en séchant devient siccative. Je ne suis pas partisan de l'huile sur le filetage car c'est prendre le risque d'un desserrage intempestif de vos écrous avec les vibrations. Je vous conseille même de prendre des écrous Pro Lock  de DT SWISS ou tout simplement d'utiliser une colle spéciale : Colle DT SPOKE FREEZE pour fixation rayon ou frein filet faible.

BON A SAVOIR: parlons tension : la tension est dictée par le fabricant de la jante: 125kg c'est le max pour la Ztr arch ex 26. Pour la tension d'utilisation, il n'est pas souhaitable de mettre sur la jante le maximum préconisé car il n'y aurait plus de marge avant la rupture de la jante.
Donc la tension rayon sur la nappe la plus tendue sera de 100 kg.
Pour ma part, j'ai mis 117 kg (voir à la fin de l'article l'explication pour le tensio).

Pour la ZTR Arch ex 26 voici les données constructeur.  http://www.notubes.com/literature/ztr_rim_specifications.pdf

IMPORTANT: la tension max de réglage , ici pour la ZTR Arch ex 26, est de 100kg
Comme nos jantes ont un angle de nappe  assymétrique (la fixation du disque crée un décalage sur la roue avant  et la fixation de la cassette pour la roue arrière - ce qui n'est pas le cas de toutes les jantes -ex jante à freinage sur jante toue avant). On applique la tension max sur les rayons de la nappe (coté cassette pour l'arrière et coté disque pour l'avant). Le réglage de tension de l'autre nappe se fera par rapport au centrage de la jante (pas de valeur précise).
Les tensions des rayons d'une même nappe (valable pour les 2 cotés) devront être les plus homogènes possible sinon vous aurez très souvent des bris de rayons.
(c'est en majorité la cause des casses de rayons à répétition non justifiées sur des jantes.)

TENSIOMETRE: J'ai opté pour un PARK TOOL TM-1


http://translate.google.fr/translate?hl=fr&sl=en&u=http://www.parktool.com/blog/repair-help/tcc-tension-conversion-calculator-for-tm-1&prev=/search%3Fq%3Dexplication%2Btable%2Bde%2Bconversion%2Btension%2Brayon%2Bpark%2Btool%26hl%3Dfr%26biw%3D1920%26bih%3D940&sa=X&ei=ee92UfjfLMnWPJjbgIgJ&sqi=2&ved=0CEQQ7gEwAg



 http://translate.google.fr/translate?hl=fr&sl=en&u=http://www.parktool.com/blog/repair-help/wheel-tension-measurement&prev=/search%3Fq%3Dexplication%2Btable%2Bde%2Bconversion%2Btension%2Brayon%2Bpark%2Btool%26hl%3Dfr%26biw%3D1920%26bih%3D940&sa=X&ei=ee92UfjfLMnWPJjbgIgJ&sqi=2&ved=0CDIQ7gEwAA

A SAVOIR : au moment du réglage final, ne pas oublier de "brasser" votre jante (perso je dit chanter).
Pour cela, poser la jante sur une pièce en bois au niveau du moyeu et appuyer de chaque coté de la jante (tout autour de la jante), puis retourner la jante et faire de même. Dès que les rayons ne feront  plus de bruit c'est qu'ils auront bien pris leur place au niveau des têtes et écrous coté moyeu et jante.
Reprendre à chaque fois le dé-voilage léger jusqu'à obtenir une jante sans chant ni voile. Cela voudra dire que tout est bien en place sur vos roues et cela vous évitera d'avoir un voile immédiat dès vos premières utilisations.

Si vous ne sentez pas cette manip sur le morceau de bois, vous pouvez brasser fortement les rayons par paire, du même coté et qui se croise, simplement en les rapprochant entre eux avec une main.

Il y a un article qui m'a mis la puce à l'oreille......
    http://translate.google.fr/translate?hl=fr&sl=en&u=http://spokewrenchstories.blogspot.com/2012_05_01_archive.html&prev=/search%3Fq%3Dtension%2Bsteel%2Bround%2Bspokes%2Bstans%2Bno%2Btubes%2Barch%2BEX%2B26%26sa%3DX%26hl%3Dfr%26biw%3D1920%26bih%3D940&sa=X&ei=-ft2UZyVGqGK4ATA84DYDg&ved=0CDoQ7gEwAQ
Après la lecture de cet article, j'ai décidé de faire un contrôle de la tension de mes roues pneus montés.
J'ai pris les tensions des rayons après le montage tube type avec des pneus Swabble Nobby Nic 235 tubeless hardskin gonflé à 1.8 de pression à l'avant et 2.4 à l'arrière.
La tension des rayons a chuté de façon impressionnante d'environ 35 kg coté cassette à l'arrière et
de 20 kg à l'avant coté disque.
Ce phénomène de chute de tension est peu abordé par les pros ou sur les sites des fabricants de jante????? et très mal compris par beaucoup de rideurs.
Les dévoilages et reprises de tensions se font pneu dégonflé.

PARk TOOL:
Recommandations de tension (traduction google)

    "Rim fabricants ont mis recommandations de tension d'aussi peu que 80 kilogrammes forcer à aussi haut que 230 kilogrammes vigueur. En règle générale, le plus lourd et fort la jante, le plus de tension qu'il peut gérer. Une jante lumière peut être poids de 280 grammes à 350 grammes.  Une jante lourde peut être dit de peser 450 grammes ou plus. . En outre, les oeillets bordure peuvent aider à répartir la charge sur le mur jante. Un manque à oeillets sur une jante lumière peut impliquer moins de tension des rayons est nécessaire.  Toujours consulter la fabrication de la jante pour la plupart Notez que ces manufactuers donnent spécification pour la roue sans pneu, ou sans pneu gonflé.. la pression de pneu aura pour effet d'abaisser la tension de la roue. Generally, do not try to account for this drop by adding more tension then recommended by the manufacturer. En règle générale, ne pas essayer de rendre compte de cette baisse en ajoutant plus de tension alors recommandé par le fabricant."

   C
lien  PARK TOOL trés intéressant à:
http://translate.google.fr/translate?hl=fr&sl=en&u=http://www.parktool.com/blog/repair-help/wheel-tension-measurement&prev=/search%3Fq%3Dexplication%2Btable%2Bde%2Bconversion%2Btension%2Brayon%2Bpark%2Btool%26hl%3Dfr%26biw%3D1920%26bih%3D940&sa=X&ei=ee92UfjfLMnWPJjbgIgJ&sqi=2&ved=0CDIQ7gEwAA


Je pense que je ne dois pas être le seul à avoir ce type de chute de tension des rayons au montage des pneus, qui, je pense, ne doit pas être contrôlée par les monteurs (et qui doivent plutôt s'en rendre compte bien plus tard et  mettre ça sur le compte d'un rodage après roulage. Ils doivent faire ensuite une reprise de tension pneu gonflé !!!! ces tensions doivent se modifier par la suite à chaque fois que le propriétaire doit changer de type de pneu, de fabricant, de pression de gonflage. J'ai été surpris par les grosses différences de tension par rapport au pneu et pression.
Je ne dois pas forcément être le seul à monter du tubeless en tube type. Les pneus ont aussi énormément évolué, peut être plus vite que certaines marques de jante.
L'explication de ce phénomène est simple : un pneu qui a déjà la tringle serrée sur la jante, a déjà tendance à comprimer la jante et surtout à la phase finale, au moment de faire claquer le pneu sur la jante pendant le gonflage. Plus le pneu augmente en pression de gonflage plus la compression est importante sur la jante ce qui provoque une très très légère diminution de diamètre.
Nos jante vivent, ou plutôt s'adaptent à notre matos (pneu), pratique (type de pneu), sensation (pression). Donc la conclusion c'est que nos jantes sont égales sur le banc de dé-voilage toutes nues avec une tension égale...  et que tous bascule en fonction du choix du rideur.

Utilisation tensio MT1 PARK TOOL:
Les valeurs de tension ci-dessous sont celles que j'ai mises avec mes rayons dt comp 1.8 de diamétre au centre.
On utilise l'outil calibreur pour connaitre le diamètre du rayon (voir photo).
Il faut ensuite choisir la tension. Pour cela on se serre du tableau (voir photo).
    la colonne jaune verticale donne le diamétre du rayon.
    les chiffres le long de la colonne jaune sont les valeurs de tension que l'on veut appliquer (
la tension moyenne donnée par le constructeur sur les nappes les plus tendues).
     la colonne de gauche verticale (noir et bleu) donne la valeur correspondante sur le tensio (pour moi 22 (cf photo)

J'ai choisi 117 kg (voir photo), un poil plus élevé que la valeur donnée par le constructeur. Je veux éviter d'avoir les rayons trop détendus au gonflage coté nappe la moins tendue. J'ai, en plus, une pression de pneu forte sur l'arrière (2.4 bars).
Il est vrai que le choix aurait normalement été 105 kg.

La dernière photo montre comment on utilise le tensiomètre pour le contrôle de la tension des rayons.
P1090091
P1090355
P1090414
P1090416

TRES IMPORTANT: ne faites surtout pas un comparatif de tension avec une jante modéle (comme le conseil docvelo.com) ou d'un pote. Les tensions entre les constructeurs sont très différentes : si j'avais mis la tension de mes anciennes Bontrager sur mes ZTR, ça aurait été catastrophique. J'ai fait un comparatif : ma nappe arrière coté roue libre sur mes Bontrager en rayons de 2mm monte à 175 kg.  je vous laisse imaginer si j'avais mis la même tension sur mes ZTR.

De même, essayer de faire le réglage au PIF, pour le montage amateur ou pro, sans tensiomètre, c'est, à mon avis, un massacre .

Voir les commentaires

1 2 3 4 > >>

BOX LIKE



 youtube.com VTT A 2



NOMBRE DE VISITEURS

compteur web

Vtt-a-2







Articles récents

NOUVELLE CATEGORIES

TUTO MECANIQUE/










SPECIALIZED






Hébergé par Overblog
